고밀도 다층 주차 시스템으로의 전환은 프로젝트 타당성, 안전성 및 장기적인 구조적 무결성을 좌우하는 복잡한 구조 엔지니어링 과제를 야기합니다. 시설 개발자와 구조 엔지니어는 최대 차량 처리량에 대한 요구와 정적 및 동적 하중 관리, 지진 적합성, 기초 제한이라는 엄격한 현실 사이의 균형을 맞춰야 합니다. 올바른 자동화 또는 반자동 인프라를 선택하려면 BDP, 스택 파킹 과 같은 시스템이 주요 구조 구성요소(기둥, 보, 슬래브 및 전단벽)와 어떻게 상호 작용하는지에 대한 엄격한 평가가 필요합니다. 우리는 안전하고 규정을 준수하며 효율적인 시설 운영을 보장하기 위해 이러한 상호 작용을 평가합니다. 현대 차량의 크기와 무게로 인해 우리는 전통적인 하중 가정을 다시 생각하게 되었습니다. 대형 전기 자동차와 SUV를 수용할 시설을 설계할 때 오래된 구조 코드에 의존할 수는 없습니다. 적절한 구조 분석은 심각한 고장을 방지하고 기계식 주차 장비가 의도된 수명 동안 원활하게 작동하도록 보장합니다.
부하 역학은 시스템별로 다릅니다. BDP 시스템은 동시 측면 및 수직 기계적 움직임으로 인해 복잡한 동적 부하를 생성하는 반면, 표준 스택 파킹은 주로 정적 수직 부하 분산 및 국지적 점 부하에 영향을 미칩니다.
지진 준수는 협상할 수 없습니다. 다단계 구조(특히 지진대 III 매개변수의 표준 G+4 모델)는 힘의 평형과 최소 층 처짐을 보장하기 위해 엄격하게 모델링되어야 합니다.
차량 중량 추세 영향 설계: 대형 전기 자동차(EV) 및 SUV의 시장 점유율이 증가함에 따라 필요한 구조용 강철 수량과 콘크리트 보강 깊이를 직접적으로 늘리는 업데이트된 하중 가정이 필요합니다.
개조에는 전문적인 평가가 필요합니다. 기존 차고에 스택 주차장을 설치하려면 기존 기둥, 빔 및 슬래브가 추가된 기계 및 차량 중량을 지탱할 수 있는지 확인하기 위한 철저한 구조 엔지니어 평가가 필요합니다.
목차
정확한 부하 계산은 모든 주차 시설 설계의 기초를 형성합니다. 고정 하중을 꼼꼼하게 자세히 설명해야 합니다. 여기에는 주차 기계, 플랫폼, 구조용 강철 프레임 및 구동 모터의 무게가 포함됩니다. 활하중은 차량 용량 벤치마크를 기준으로 똑같이 정확한 계산이 필요합니다. 층당 45~46대의 차량을 수용하도록 설계된 G+4 층 구성을 모델링하려면 강력한 활하중 가정이 필요합니다. 환경 부하도 고려해야 합니다. 바람, 지진력 및 눈 하중은 야외 또는 반밀폐형 다층 구조물에 큰 영향을 미칩니다. 엔지니어는 일반적으로 일반 슬래브 영역에 균일 분포 하중(UDL)을 적용하지만 기계식 주차에는 베이스 플레이트 연결부에서 특정 점 하중 해석이 필요합니다. 우리는 구조가 항복 없이 최악의 시나리오를 처리할 수 있도록 현지 건축 법규에 명시된 대로 특정 하중 조합을 사용합니다.
강철 프레임, 리프팅 기계 및 유압유의 정확한 자중을 계산합니다.
최대 차량 탑승 수를 기준으로 G+4 구성에 대한 활하중 용량을 설정합니다.
과거 기상 데이터를 사용하여 지역 기후에 대한 바람 및 눈 하중 데이터를 통합합니다.
횡력 저항 및 밑면 전단 계산을 위한 지진대 요구 사항을 결정합니다.
결합된 죽은 응력, 살아있는 응력 및 환경 응력에 대해 적절한 하중 계수를 적용합니다.
현대 차량 동향은 전통적인 활하중 계산을 대폭 변경합니다. 대형 전기차(EV)와 SUV의 시장 점유율은 계속해서 빠르게 증가하고 있다. 이러한 더 무거운 차량을 수용할 수 있도록 구조적 가정을 조정해야 합니다. 10년 전 예상했던 1.5톤과 비교하면 현재 베이당 평균 2.5~3.0미터톤입니다. 이러한 변화는 기본 철근 콘크리트 슬래브와 차량을 고정하는 강철 팔레트에 직접적인 영향을 미칩니다. 조기 구조적 피로를 방지하려면 시스템 팔레트에 집중된 바퀴 하중이 미치는 영향을 평가해야 합니다. EV의 배터리 팩은 무게를 지면에 더 낮게 집중시켜 리프팅 작업 중에 무게 중심을 변경합니다. 이를 위해서는 작동 중 플랫폼 편향을 방지하기 위해 더 견고한 플랫폼 설계와 업그레이드된 리프팅 체인 또는 유압 실린더가 필요합니다.
고밀도 주차 시스템은 주요 구조 구성 요소에 엄청난 스트레스를 가합니다. 구조적 무결성을 보장하려면 기둥과 보를 통한 하중 경로를 분석해야 합니다. 콘크리트 슬라브는 엄격한 평가가 필요합니다. 무거운 차량 보관 및 기계 장비로 인해 발생하는 펀칭 전단 및 국부적인 굽힘 모멘트에 저항할 수 있는 구조적 능력을 검증해야 합니다. 리프팅 메커니즘이 작동하면 차량과 플랫폼의 전체 중량이 구조 프레임을 통해 기초까지 전달됩니다. 우리는 빔-기둥 접합을 면밀히 살펴봅니다. 이러한 연결은 편심 하중으로 인해 생성된 회전력을 정면으로 견디기 때문입니다. 고강도 콘크리트(M40 이상)와 슬래브의 적절한 전단보강을 사용하여 이러한 반복하중으로 인한 균열 및 장기적인 열화를 방지합니다.

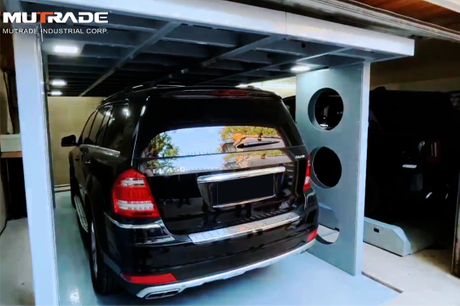

G+4층 이상 이러한 설계에 내재된 복잡한 부하 분포를 분석해야 합니다. 수평 이동 및 수직 리프팅 메커니즘이 동시에 작동합니다. 이는 상당한 측면 힘과 동적 추력을 생성합니다. 프로젝트에 독립적인 구조용 철골 프레임이 필요한지, 아니면 시스템을 기존 콘크리트 기둥과 보에 통합할 수 있는지 평가해야 합니다. 팔레트의 측면 이동은 지지 프레임워크에 의해 흡수되어야 하는 마찰과 수평 전단력을 생성합니다. 우리는 종종 이러한 힘에 대응하기 위해 교차 버팀대 또는 모멘트 저항 프레임을 지정합니다. 구동 모터의 지속적인 시작 및 정지로 인해 시간이 지남에 따라 볼트 연결이 느슨해질 수 있는 진동이 발생하므로 설치 중에 엄격한 토크 사양과 잠금 메커니즘이 필요합니다. 까지 확장되는 퍼즐 스타일 BDP 시스템은 고유한 구조적 요구 사항을 제시합니다.
표준 스택 주차 시스템은 다르게 작동합니다. 2층 또는 3층 종속 스택 주차 리프트의 수직 하중 전달을 분석해야 합니다. 이러한 시스템은 기초에 국부적인 점하중 응력을 가합니다. 리프트 기둥 베이스 플레이트의 집중 굽힘 모멘트를 평가해야 합니다. 적절한 기초 보강은 이러한 집중적인 국지적 하중 하에서 슬래브 파손을 방지합니다. BDP 시스템과 달리 스택 파커는 일반적으로 수평 이동이 부족하여 측면 하중 계산이 단순화됩니다. 그러나 종종 유압 실린더에 의해 구동되는 수직 리프팅 동작은 플랫폼이 지면에서 떨어질 때 갑작스러운 동적 하중 스파이크를 생성합니다. 우리는 베이스 플레이트를 대형으로 설계하고 튼튼한 화학 앵커를 사용하여 이 갑작스러운 힘을 아래 콘크리트 슬래브에 안전하게 분산시킵니다.
시스템 간 선택에는 중요한 개념적 균형을 평가하는 작업이 포함됩니다. 주차공간당 필요한 구조강재의 양을 비교해야 합니다. BDP 시스템은 일반적으로 다방향 이동으로 인해 단순한 스택 리프트보다 더 강력한 프레임워크가 필요합니다. 차량 밀도를 극대화하는 것과 기초 보강 비용의 기하급수적인 증가를 관리하는 것 사이의 균형을 평가해야 합니다. 밀도가 높은 시스템은 토지 면적을 절약할 수 있지만 집중된 하중을 지탱하기 위해 훨씬 더 두껍고 강력하게 강화된 기초 매트가 필요합니다.
시스템 유형 | 1차 부하 유형 | 구조적 영향 | 철강 요구 사항 | 기초 수요 |
|---|---|---|---|---|
BDP 시스템(G+4) | 동적 및 측면 | 프레이밍 및 측면 버팀대에 대한 높은 응력 | 높음(순간 프레임) | 딥매트 파운데이션 |
표준 스택(2단) | 정적 및 점하중 | 기둥 베이스 플레이트에 국부적으로 높은 응력이 가해짐 | 보통(표준 열) | 두꺼운 슬래브/확산 기초 |
표준 스택(3레벨) | 정적 및 점하중 | 베이스의 굽힘 모멘트 증가 | 보통에서 높음 | 강화된 확산 기반 |
정적 하중 분석은 구조물이 자체 중량을 안전하게 지탱할 수 있는지 확인합니다. 기둥, 보, 내력벽과 같은 주요 구조 구성요소의 응력을 평가해야 합니다. 이러한 요소는 주차 시스템의 자중을 지탱합니다. 중요한 연결 지점과 빔-기둥 접합부에서 전단력과 굽힘 모멘트를 분석하면 정적 조건에서 구조적 파손을 방지할 수 있습니다. 우리는 모든 강철 부재, 모터, 플랫폼의 정확한 중량을 계산합니다. 이 데이터는 구조 모델에 입력되어 지지 기둥의 필요한 단면적을 결정합니다. 정적 하중이 표준 압연강 단면의 용량을 초과하는 경우, 하중을 지면까지 안전하게 전달하기 위해 내장형 판형 거더 또는 강화된 콘크리트 기둥을 지정해야 합니다.
자동화된 시스템은 상당한 동적 힘을 도입합니다. 동적하중배율계수를 계산해야 합니다. 이는 플랫폼의 진동, 기계적 가속 및 갑작스러운 제동력을 설명합니다. 자동화된 BDP 시스템의 고주파 순환 로딩은 기계적 피로를 유발합니다. 장기적인 안전성과 작동 신뢰성을 보장하려면 구조용 강철 부품의 피로 수명을 평가해야 합니다. 2.5톤 차량이 분당 5미터의 속도로 들어올려졌다가 갑자기 정지하면 운동 에너지가 강철 프레임으로 직접 전달됩니다. 우리는 구조 부재의 크기를 정확하게 지정하기 위해 정적 하중의 1.25~1.5배인 동적 충격 계수를 적용합니다. 이러한 동적 승수를 무시하면 조기 용접 균열 및 볼트 전단이 발생합니다.
내진 컴플라이언스는 다층 구조에 매우 중요합니다. 측면 지진력 하에서 시스템 안정성과 구조적 거동을 평가해야 합니다. 엔지니어는 이 작업을 위해 응답 스펙트럼 분석을 사용합니다. 기초 전단력, 전복 모멘트 및 층 처짐 한계를 분석하여 지진 발생 시 진행성 붕괴를 방지합니다. 전단벽과 대각선 버팀대는 힘의 평형을 유지하는 데 중요한 역할을 합니다. 지진대 III에서는 지반 가속도 매개변수를 고려하여 균열 없이 에너지를 흡수할 수 있는 연성 연결을 설계해야 합니다. 우리는 건물의 고유 주파수가 지진 발생 시 파괴적인 공진을 일으킬 수 있는 기계 장비의 주파수와 일치하지 않도록 전체 주차 구조를 모델링합니다.
고급 소프트웨어 모델링은 구조 설계를 검증합니다. 유한요소해석(FEA)과 ETABS와 같은 구조 소프트웨어는 다층 주차장 구조를 모델링하는 데 중요한 역할을 합니다. 이러한 도구를 사용하여 복잡한 다층 구성 전반에 걸쳐 힘의 평형을 검증합니다. 이를 통해 구조는 중력과 측면 하중의 결합을 효과적으로 견딜 수 있습니다. 우리는 BDP 또는 스택 주차 시스템의 정확한 형상을 소프트웨어에 입력하여 정확한 연결 좌표에 특정 점하중을 적용합니다. 소프트웨어는 수천 번의 반복을 실행하여 전체 용량, 부분 용량 및 차량이 구조의 한쪽에만 주차되는 비대칭 하중 시나리오를 포함한 다양한 하중 조합을 시뮬레이션합니다.
소프트웨어 출력은 구조 검증을 위한 중요한 데이터를 제공합니다. 층 처짐 및 층간 변동 비율을 분석해야 합니다. 이러한 측정항목은 허용되는 구조적 코드 제한 내에 있어야 합니다. 모달 참여 질량비, 응력 등고선 지도, 연결력과 같은 소프트웨어 출력을 해석하면 설계의 약점을 식별할 수 있습니다. 층간 변동이 허용 한계(일반적으로 민감한 기계 장비의 경우 H/500)를 초과하면 리프팅 메커니즘이 걸리게 됩니다. 우리는 응력 등고선 맵을 사용하여 콘크리트 슬래브의 인장력이 높은 영역을 찾아내고, 기둥 베이스 주변의 펀칭 전단 실패를 방지하기 위해 필요한 위치에 국부적인 철근을 정확히 추가할 수 있습니다.
효율적인 설계는 안전과 재료 최적화의 균형을 유지합니다. 동적 분석은 과도하게 엔지니어링된 구성 요소를 식별하는 데 도움이 됩니다. 안전 마진을 손상시키지 않으면서 불필요한 강철 톤수를 줄일 수 있습니다. M30 또는 M35와 같은 콘크리트 등급 사양과 구조용 강철 부재 크기의 균형을 맞추면 프로젝트 자재 요구 사항이 최적화됩니다. ETABS 모델을 개선함으로써 우리는 종종 무거운 W 단면에서 버팀 부재를 위한 더 가벼운 중공 구조 단면(HSS)으로 전환하여 상당한 무게와 재료 비용을 절약할 수 있습니다. 우리는 또한 강철 데크가 콘크리트 슬래브와 일체로 작용하여 구조의 전체 자중을 줄이면서 더 견고한 바닥 다이어프램을 제공하는 합성 바닥 시스템의 사용을 평가합니다.
오래된 건물을 개조하는 것은 심각한 구조적 위험을 안겨줍니다. 기존 콘크리트 슬래브는 스택 주차 지점 하중을 처리할 수 있는 깊이, 보강 또는 압축 강도가 부족한 경우가 많습니다. 이를 완화하려면 마이크로 파일링 또는 국부적인 슬래브 두꺼움을 구현하십시오. 또한 하중 분산 강철 베이스 그리드를 사용하여 기둥 베이스 플레이트 힘을 더 넓은 영역에 효과적으로 분산시킬 수 있습니다. 장비를 설치하기 전에 지면 관통 레이더(GPR) 스캔을 실시하여 기존 철근 및 포스트텐셔닝 케이블을 찾습니다. 베이스 플레이트 설치 중에 포스트텐셔닝 케이블에 구멍을 뚫으면 심각한 슬래브 파손이 발생할 수 있습니다. 기존 슬래브의 두께가 150mm에 불과한 경우 섹션을 잘라내고 새로운 기계적 하중을 지탱하도록 특별히 설계된 새로운 300mm 두께의 철근 콘크리트 패드를 새로 붓습니다.
규정 준수 실패로 인해 프로젝트가 지연되고 안전이 저하됩니다. 구조 설계는 무거운 차량 하중 하에서 구조 강철 프레임의 부적절한 내화 성능으로 인해 지방 자치 단체 규정 준수에 실패할 수 있습니다. 설계 단계 초기에 이러한 위험을 완화하십시오. 팽창성 코팅, 콘크리트 외장 또는 능동형 스프링클러 시스템을 초기 하중 계산에 통합하여 추가 중량을 고려합니다. 내화 재료는 강철 부재에 상당한 무게를 추가합니다. 2시간 내화 등급에는 두꺼운 시멘트 스프레이 층이 필요할 수 있으며, 이는 기초의 고정 하중을 증가시킵니다. 우리는 구조 모델이 주차 시설의 최종 완전 내화 상태를 반영하도록 첫날부터 이 추가 중량을 계산합니다.
환경 요인은 시간이 지남에 따라 구조적 무결성을 저하시킵니다. 부식, 동적 진동 및 환경 노출로 인해 강철 기둥과 빔의 하중 지지력이 감소합니다. 녹을 방지하기 위해 야외 시스템에는 용융 아연 도금 강철을 지정하십시오. 피로를 조기에 파악하기 위해 용접 및 볼트 연결에 대한 필수 비파괴 검사(NDT) 검사 일정을 수립하십시오. 차량에서 떨어지는 물은 도로 염분과 화학 물질을 구조용 강철 및 콘크리트 슬라브에 직접 전달합니다. 콘크리트에 에폭시 코팅 철근을 지정하고 염화물 유입을 방지하기 위해 슬래브에 폴리우레탄 교통 코팅을 적용합니다. 정기적인 유지 관리 점검에는 모든 구조용 볼트의 토크 테스트가 포함되어야 합니다. 주차 기계의 지속적인 동적 움직임으로 인해 수년 동안 작동하면 필연적으로 느슨해지기 때문입니다.
성공적인 다층 주차 시스템은 정확한 구조적 하중 분석, 신중한 엔지니어링 설계 및 해당 건축 법규 준수에 달려 있습니다. 정적 하중, 동적 힘, 지진 성능, 기초 용량 및 장기 유지 관리 요구 사항을 적절하게 평가함으로써 프로젝트 팀은 구조적 안전성을 개선하고 운영 효율성을 극대화하며 주차 시설의 서비스 수명을 연장할 수 있습니다.
숙련된 주차 시스템 제조업체와의 파트너십은 신뢰할 수 있는 엔지니어링 솔루션을 제공하고 장기적인 프로젝트 성공을 위해 똑같이 중요합니다. Mutrade Industrial Corp.은 고급 기계식 주차 시스템, 맞춤형 주차 솔루션 및 포괄적인 엔지니어링 지원을 전문으로 합니다. 혁신적인 기술, 엄격한 품질 관리 및 광범위한 국제 프로젝트 경험을 결합하여 개발자, 건축가, 계약자 및 주차 운영자가 다양한 프로젝트 요구 사항에 맞는 안전하고 효율적인 고성능 주차 시스템을 구축할 수 있도록 지원합니다.
장비를 구매하기 전에 자격을 갖춘 구조 엔지니어를 고용하여 현장별 ETABS 분석을 수행하십시오.
점하중을 확인하려면 시스템 제조업체에 자세한 구조적 하중 반응 차트를 요청하십시오.
현지 지진대 요구 사항을 확인하고 이에 따라 측면 버팀대 설계를 조정합니다.
모든 개조 프로젝트에 대해 철저한 기초 평가 및 GPR 스캔을 수행합니다.
초기 설계 단계에서 용융 아연도금 강철 및 팽창성 내화재를 지정합니다.
A: 스택 파킹은 주로 기둥 베이스에 국부적인 수직 점하중을 가합니다. BDP 시스템은 차량의 동시 수평 및 수직 이동으로 인해 복잡한 측면 및 동적 하중을 생성합니다.
A: 지진 활동에는 횡력과 바닥 전단력을 견딜 수 있는 구조물이 필요합니다. 엔지니어는 동적 해석을 사용하여 층의 처짐을 제한하고 지진 중에 강철 프레임워크가 평형을 유지하는지 확인합니다.
A: 그렇습니다. 하지만 기존 기둥, 빔, 슬래브 두께를 평가하여 추가적인 고정 하중과 활하중을 지탱할 수 있는지 확인하려면 구조 엔지니어가 필요합니다. 기초 보강이 필요한 경우가 많습니다.
A: ETABS는 다층 건물 시스템을 모델링하는 데 매우 효과적입니다. 이를 통해 엔지니어는 정적, 동적 및 지진 하중을 시뮬레이션하여 구조용 강철 수량을 최적화하고 층 처짐을 평가하며 안전 규정 준수를 확인할 수 있습니다.
A: EV는 기존 내연기관 차량보다 훨씬 무겁습니다. 이렇게 증가된 활하중에는 구조적 피로를 방지하기 위해 업그레이드된 구조 강철 사양, 더 강력한 리프팅 메커니즘 및 강화 콘크리트 기초가 필요합니다.
