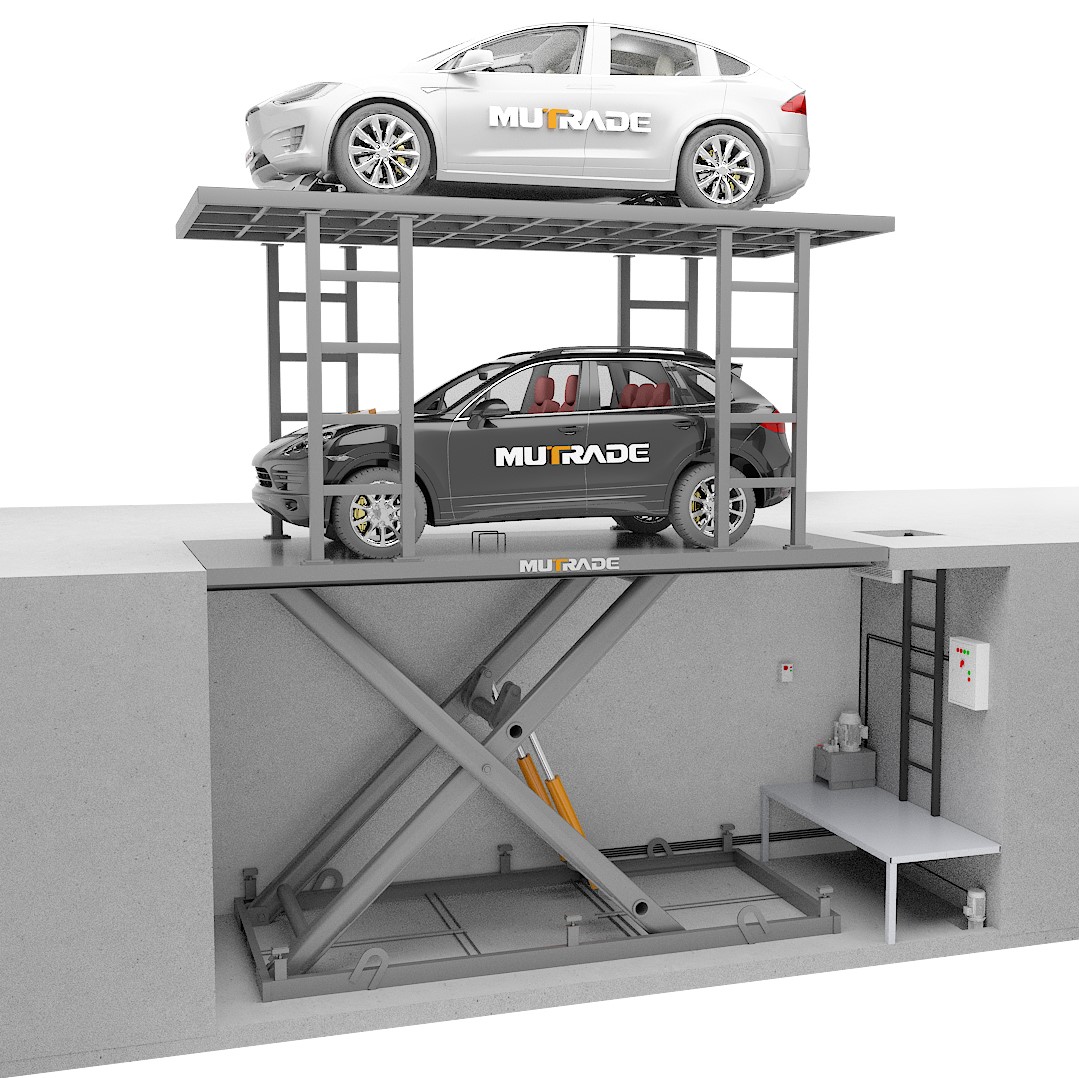

도시 개발이 수직 건설을 추진함에 따라 자동화된 기계식 주차 시스템이 표준이 되었습니다. 이러한 시스템의 운영 성공은 기본 구조 엔지니어링에 크게 좌우됩니다. 무겁고 역동적인 기계를 상업용 또는 주거용 건물에 통합하면 복잡한 하중 지지 문제가 발생합니다. 대용량 주차 리프트 에 대한 구조적 요구 사항을 잘못 계산하면 기초의 과도한 응력, 과도한 처짐, 규정 위반 및 안전성 저하가 발생합니다. 올바른 구조용 강철 프레임워크를 평가하는 것은 필수 결정 단계 요구 사항입니다. 이 가이드에서는 기계식 주차 시스템을 지정할 때 강철 구조 설계가 적재 용량, 공간 효율성 및 내진성에 어떤 영향을 미치는지 자세히 설명합니다.
동적 하중 관리: 구조용 강철은 활성 차량 엘리베이터에서 생성되는 심각한 동적 및 진동 하중을 흡수하는 데 필요한 인장 강도를 제공하여 구조적 피로를 방지합니다.
고정 하중 감소: 고강도 강철 빔과 기둥은 콘크리트에 비해 기초의 고정 하중을 크게 줄여 동일한 설치 공간 내에서 더 높은 용량의 주차 리프트를 허용합니다.
공간 최적화: 슬림한 강철 프로파일은 사용 가능한 면적을 최대화하여 실행 가능한 주차 구역 수를 직접적으로 늘리고 차량 순환을 개선합니다.
지진 및 규제 준수: 자동화된 주차 구조물의 지진 거동 및 풍하중과 관련된 현지 건축 규정(예: IBC, ASCE 7)을 충족하려면 적절한 강철 상세 설계, 다이어프램 설계 및 측면 버팀대가 필수입니다.
목차
정적 하중은 구조 프레임에 작용하는 영구적이고 움직이지 않는 힘을 나타냅니다. 여기에는 강철 기둥, 빔, 플랫폼 및 정지 차량 자체의 자중이 포함됩니다. 엔지니어는 기초 수준에서 필요한 기준 지지력을 설정하기 위해 이러한 힘을 계산합니다. 정적 하중은 중력에 따른 좌굴을 방지하기 위해 수직 지지대에 필요한 최소 단면적을 나타냅니다.
동적 하중은 엔지니어링 모델에 상당한 복잡성을 가져옵니다. 이러한 힘은 움직이는 의 가속, 감속 및 제동 단계에서 발생합니다 자동차 엘리베이터 . 완전히 적재된 객실이 갑자기 정지하면 운동 에너지가 구조 프레임으로 직접 전달됩니다. 호이스팅 메커니즘, 가이드 레일 및 지지 브래킷은 모두 갑작스러운 응력 급증을 경험합니다.
구조 엔지니어는 이러한 충격력을 설명하기 위해 동적 승수를 적용합니다. 표준 승수는 호이스팅 메커니즘 속도 및 제동 기술에 따라 정하중 값을 25~50% 증가시킬 수 있습니다. 동적 충격을 고려하지 못하면 구조적 피로가 발생합니다. 시간이 지남에 따라 반복되는 응력 주기로 인해 연결이 약화되어 과도한 흔들림과 기계적 결합이 발생합니다.
철근 콘크리트는 유난히 무겁습니다. 구조용 강철은 중량 대비 강도 비율이 훨씬 뛰어납니다. 엔지니어들은 강철 프레임을 활용하여 상부 구조의 자중을 대폭 줄였습니다. 이러한 감소는 기초 요구 사항을 직접적으로 낮춥니다. 더 작은 토대와 더 얕은 굴착으로 현장 준비 중에 상당한 시간과 자재 자원을 절약할 수 있습니다.
이러한 무게 절감 효과는 고용량 다층 주차 시스템을 지원하기 위해 재분배될 수 있습니다. 건물 프레임의 무게가 가벼워지면 기초가 더 많은 차량을 안전하게 지지할 수 있습니다. 개발자는 깊은 파일 기초나 대규모 분산 기초가 필요하지 않으면서 수직 공간을 최대화할 수 있습니다.
재료 특성 | 구조용 강철 | 철근콘크리트 |
|---|---|---|
무게 대 강도 비율 | 높음(가벼운 구조, 높은 인장강도) | 낮음(무거운 구조, 높은 압축강도) |
재단 영향 | 고정 하중을 줄여 더 작은 기초를 허용합니다. | 자하중 증가, 대규모 기초 필요 |
공간 효율성 | 슬림한 프로필로 사용 가능한 바닥 면적을 극대화합니다. | 부피가 큰 기둥은 귀중한 주차 공간을 소모합니다. |
동적 부하 처리 | 우수한 인장 유연성으로 진동을 흡수 | 반복적인 진동으로 미세 균열이 발생하기 쉽습니다. |
넓은 플랜지(W자형) 빔과 중공 구조 단면(HSS)의 사용을 분석하는 것은 주차 시스템 설계의 표준 관행입니다. W자형 빔은 긴 바닥 길이에 탁월한 굽힘 저항성을 제공합니다. HSS 기둥은 뛰어난 비틀림 저항을 제공하므로 움직이는 기계의 편심 하중에 노출되는 수직 지지대에 이상적입니다.
기둥 설치 공간을 최소화하면 차량 회전 반경 및 로딩 도크 순환에 대한 간섭이 방지됩니다. 부피가 큰 콘크리트 기둥은 주차 데크의 레이아웃을 좌우하는 경우가 많아 주행 통로가 비효율적입니다. 슬림한 강철 기둥을 사용하면 건축가가 구조적 지지대를 둘레로 밀어 넣을 수 있습니다. 이 전략은 차량 보관에 사용할 수 있는 내부 용량을 최대화합니다.
클리어 스팬 디자인은 내부 기둥을 완전히 제거합니다. 이 접근 방식은 자동화된 셔틀 및 리프트의 작동 범위를 최대화합니다. 내부 장애물 없이 로봇 주차 시스템은 충돌 위험 없이 차량을 측면 및 세로 방향으로 이동할 수 있습니다. 구조적 하중은 외부 프레임으로 완전히 전달되므로 깊은 주변 거더가 필요하지만 비교할 수 없는 공간 유연성을 제공합니다.
1층의 상업 공간과 주차 구조를 통합하는 것은 뚜렷한 구조적 과제를 제시합니다. 소매 구역, 보행자 통로 및 대중교통 차선에는 방해받지 않는 공간이 필요합니다. 구조용 강철 프레임은 지상 하역장, 쓰레기 수거차 정리 및 소매 구역 지정을 수용할 수 있는 넓고 깨끗한 범위를 허용합니다.
구조적 전이 거더는 1층 환승 차선 주변의 머리 위 주차장에서 무거운 수직 하중을 전달합니다. 이 거대한 수평 부재는 상부 바닥에서 기둥 하중을 차단하여 이를 오프셋 기초 지점으로 전달합니다. 이 엔지니어링 기술은 거리 수준에서 기둥이 없는 개방형 환경을 유지하면서 상부 주차장의 적재 용량을 보존합니다.
전이 대들보의 크기는 엄청난 전단력을 처리할 수 있어야 합니다.
상부층 침하를 방지하기 위해 전환 부재의 처짐을 엄격하게 제어해야 합니다.
전환 지점의 연결 세부 사항에는 엄격한 검사가 필요합니다.
고주기 엘리베이터 샤프트에 사용되는 강철의 항복 강도 요구 사항은 엄격합니다. 표준 탄소강은 연속적이고 과중한 작업을 수행하는 구조물에는 충분하지 않을 수 있습니다. ASTM A992와 같은 고장력강은 50ksi의 항복 강도를 제공하여 자동 주차 환경에 필요한 내구성을 제공합니다.
견고한 모멘트 프레임과 브레이스 프레임은 샤프트 수직성을 유지하는 데 중요한 역할을 합니다. 자동차 엘리베이터에는 절대적인 정밀도가 필요합니다. 구조용 샤프트가 비틀리거나 기울어지면 가이드 레일이 잘못 정렬됩니다. 모멘트 프레임은 견고한 빔-기둥 연결을 활용하여 대각선 버팀대 없이 측면 힘에 저항합니다. 브레이스 프레임은 대각선 부재를 사용하여 견고한 삼각형 하중 경로를 생성하여 일부 건축적 유연성을 희생하면서 뛰어난 측면 강성을 제공합니다.
기계식 주차 리프트에는 엄격한 편향 허용 오차가 필요합니다. 과도한 편향은 레일 정렬 불량 및 기계적 바인딩을 유발합니다. 대형 차량이 플랫폼 위로 주행하면 지지 빔이 자연스럽게 구부러집니다. 이러한 굽힘이 리프팅 메커니즘의 작동 공차를 초과하면 시스템이 걸리고 심각한 기계적 손상이 발생합니다.
구조 엔지니어는 움직이는 차량 하중과 엘리베이터 호이스트 기계로 인해 발생하는 바닥 진동을 계산하고 완화합니다. 진동은 단순한 음향 문제가 아닙니다. 구조적 연결에 피로를 유발합니다. 엔지니어들은 바닥 빔의 강성을 높이고 복합 슬래브 설계를 활용하여 진동 에너지를 줄입니다. 바닥 시스템에 허용 가능한 고유 진동수를 달성하려면 질량과 강성이 균형을 이루어야 합니다.
지진은 쌓인 차량이 포함된 상부가 무거운 구조물에 심각한 영향을 미칩니다. 차량의 질량은 지진 발생 시 거대한 관성력으로 작용합니다. 이 힘은 건물을 밀어내려는 극심한 측면 하중을 생성합니다.
바닥 다이어프램은 측면 지진력을 수직 측면 힘 저항 시스템(LFRS)에 분산시키는 데 중요한 역할을 합니다. 강철 데크와 복합적으로 작용하는 콘크리트 바닥 슬래브는 견고한 수평 빔 역할을 합니다. 이는 차량에서 관성력을 수집하여 이를 모멘트 프레임이나 브레이스 프레임으로 전달합니다.
지진 상세정보의 통합은 필수입니다. 편심 브레이싱은 큰 지진이 발생하는 동안 항복을 제어하고 지진 에너지를 흡수하는 동시에 전체 붕괴를 방지합니다. 베이스 격리는 건물 상부구조를 움직이는 지면에서 분리하여 엘리베이터 메커니즘에 전달되는 힘을 대폭 줄입니다. 엔지니어는 AISC 지진 규정 및 ASCE 7을 포함한 업계 표준 평가 렌즈를 엄격하게 준수해야 합니다.
데크 계획에는 콘크리트-강철-데크 인터페이스에 대한 세심한 분석이 필요합니다. 집중된 바퀴 하중 하에서 복합 슬래브 거동은 콘크리트의 두께와 강철 전단 스터드의 간격을 결정합니다. 데크는 펀칭 전단 파손 없이 차량 타이어의 국부적인 압력을 지지해야 합니다.
데크 배수 경사면과 방수 시스템을 위한 설계 솔루션이 중요합니다. 물, 도로 염분, 자동차 오일이 낮은 층의 플랫폼과 기계 부품에 떨어지는 것을 방지해야 합니다. 부식성 유체는 강철 케이블, 리미트 스위치 및 유압 실린더의 성능을 빠르게 저하시킵니다.
빠른 물 유출을 보장하기 위해 최소 배수 경사를 1.5%로 구현합니다.
모든 콘크리트 데크 위에 탄성 방수 멤브레인을 적용합니다.
유체가 통로로 들어가기 전에 유체를 포획할 수 있도록 엘리베이터 캐빈 입구에 트렌치 배수구를 설치하십시오.
가이드 레일과 구조 기둥 주변의 모든 관통 지점을 밀봉합니다.
주차 리프트 기둥의 점하중은 기초로 직접 전달됩니다. 강철 기둥은 단면적이 작기 때문에 매우 작은 설치 공간에 막대한 무게를 집중시킵니다. 이러한 농도는 기둥이 본질적으로 콘크리트 기초를 관통하는 펀칭 전단의 위험을 높입니다.
이러한 파손을 방지하려면 베이스 플레이트, 앵커 볼트 및 하중 분산 메커니즘이 필요합니다. 베이스 플레이트는 눈신처럼 작용하여 집중된 기둥 하중을 콘크리트 기초의 더 넓은 영역에 분산시킵니다. 앵커 볼트는 베이스 플레이트를 기초에 고정하여 바람이나 지진 활동으로 인해 발생하는 양력에 저항합니다. 이러한 구성 요소의 정확한 크기는 기본 토양의 지질 공학적 특성에 따라 달라집니다.
추가 주차 공간 확보에 따른 투자 수익 대비 고급 구조용 강철의 초기 자재 비용을 분석하는 것이 표준 작업입니다. 고장력강은 표준 콘크리트 구조에 비해 우수한 성능을 발휘합니다. 그러나 강철 기둥의 슬림한 프로필은 손실된 면적을 되찾습니다.
고가치 도시 부동산의 공간 효율성에 대한 재무 모델링은 초기 지출을 정당화하는 경우가 많습니다. 밀집된 도심에서는 단일 주차 공간이 엄청난 가치를 지닙니다. 철골 디자인이 콘크리트 디자인에 비해 층당 10개의 추가 공간을 허용한다면 장기적인 수익 창출로 높은 자재비를 빠르게 상쇄할 수 있습니다. 또한 강철 설치 속도로 인해 프로젝트 완료가 가속화되어 시설 개장 및 수익 창출 속도가 빨라집니다.
용융 아연도금(HDG) 또는 특수 팽창성 코팅의 필요성을 평가하는 것은 차량 배기가스, 도로 염분 및 날씨에 노출되는 강철에 필수적입니다. 노출된 강철은 주차 환경에서 빠르게 부식됩니다. HDG는 밑에 있는 강철을 산화로부터 보호하는 두꺼운 아연 금속 결합을 제공합니다.
높은 초기 제조 비용과 처리된 강철의 수명 주기 유지 관리 비용 절감 효과를 비교하면 분명한 이점이 드러납니다. HDG는 초기 제작 예산을 추가하지만 수십 년 동안 다시 칠하고 구조적으로 패치를 적용할 필요가 없습니다. 팽창성 코팅은 차량 화재 시 강철을 단열하고 하중 지지력을 유지하기 위해 극한의 열에서 팽창하여 필요한 내화성을 제공합니다.
일반적인 규제 장애물에는 강철 구조물 주택 차량에 대한 엄격한 화재 등급 요구 사항이 포함됩니다. 지방자치단체에서는 자동 주차 시설을 기존 경사로 차고와 다르게 분류하는 경우가 많습니다. 화재 진압 시스템, 출구 경로 및 구조적 방화는 국제 건축법(IBC)의 특정 현지 해석에 부합해야 합니다.
구조 엔지니어 및 AHJ(관할권을 가진 당국)와의 조기 참여를 통해 설계 기준이 특정 기계식 주차 규정을 충족하도록 보장합니다. 표준 차고 코드가 자동화 시스템에 적용된다고 가정하지 마십시오. 소방관 및 건물 검사관과의 사전 논의를 통해 건설 단계 후반에 비용이 많이 드는 재설계를 방지할 수 있습니다.
가공된 강철 공차와 엘리베이터 가이드 레일의 엄격한 설치 공차 사이의 정렬 불량은 주요 위험입니다. 강철 건물은 자연스럽게 자리를 잡고 휘어집니다. 기계식 리프트가 원활하게 작동하려면 수직의 견고한 샤프트가 필요합니다. 강철 프레임이 수직으로 세워지면 가이드 레일을 올바르게 설치할 수 없습니다.
설계 단계에서 BIM(빌딩 정보 모델링) 및 3D 충돌 감지를 활용하면 이러한 위험을 완화할 수 있습니다. BIM을 사용하면 엔지니어는 기계 리프트 회로도를 강철 구조 모델에 오버레이할 수 있습니다. 이 디지털 리허설은 제작이 시작되기 전에 물리적 충돌과 허용 오차 문제를 식별하여 현장에서의 원활한 통합을 보장합니다.
용접 품질이 좋지 않거나 볼트 장력이 올바르지 않으면 전체 구조의 하중 지지력이 손상됩니다. 모멘트 프레임의 단일 잘못된 연결로 인해 하중 경로가 변경되어 인접한 부재에 과도한 응력이 가해지고 국부적인 파손이 발생할 수 있습니다.
현장 설치 중 인증된 제조 공장(예: AISC 인증) 및 제3자 비파괴 테스트(NDT)를 의무화하는 것은 협상할 수 없습니다. 초음파 테스트나 자분탐상 검사와 같은 NDT 방법은 중요한 용접의 무결성을 확인합니다. 검사관은 또한 모든 고강도 볼트가 구조 도면에서 요구하는 정확한 사양에 맞게 장력이 가해졌는지 확인해야 합니다.
구조용 강철은 탁월한 강도, 탁월한 하중 지지 성능 및 우수한 공간 효율성을 제공하기 때문에 자동 주차 시스템에서 여전히 선호되는 소재입니다. 개발자는 정확한 구조 분석, 최적화된 강철 구성, 내진 설계 및 엄격한 품질 관리를 결합하여 장기적인 안전성, 운영 신뢰성 및 최대 투자 수익을 제공하는 주차 시설을 구축할 수 있습니다.
숙련된 주차 시스템 제조업체와 협력하는 것은 엔지니어링 정확성과 프로젝트 성공을 보장하는 데에도 마찬가지로 중요합니다. Mutrade Industrial Corp.은 고급 자동 주차 시스템, 맞춤형 주차 솔루션 및 포괄적인 엔지니어링 지원을 전문으로 합니다. 혁신적인 구조 설계, 엄격한 품질 관리 및 광범위한 국제 프로젝트 경험을 통해 우리는 개발자, 건축가 및 계약자가 광범위한 상업용 및 주거용 프로젝트에 안전하고 내구성이 뛰어난 고성능 주차 시스템을 제공하도록 돕습니다.
예비 하중 분석 및 지반공학 검토를 포함하는 포괄적인 타당성 조사를 시작합니다.
동적 하중 승수 및 고주기 기계 통합에 경험이 있는 구조 엔지니어링 회사와 협력하십시오.
BIM 소프트웨어를 활용하여 강철 구조 모델과 기계 리프트 회로도 간의 3D 충돌 감지를 수행합니다.
화재 등급 및 내진 규정 준수 요구 사항을 명확히 하려면 설계 단계 초기에 현지 AHJ와 상담하세요.
A: 표준 상용 시스템은 일반적으로 차량 베이당 4,000~7,000lbs를 지원합니다. 기본 구조 강철 프레임워크는 스택 베이의 최대 수를 지정합니다. 튼튼하고 넓은 플랜지 빔과 고강도 기둥을 사용하면 엔지니어는 기초 지지력이나 처짐 제한을 초과하지 않고 여러 대의 대형 차량을 안전하게 쌓을 수 있습니다.
A: 엄청난 무게를 기둥 베이스의 특정 점하중에 집중시킵니다. 작동 중에 엘리베이터는 가속 및 제동을 통해 동적 충격력을 생성합니다. 강철 프레임은 이러한 정적 및 동적 힘을 수집하고 이를 베이스 플레이트와 앵커 볼트를 통해 콘크리트 기초에 분산시켜 펀칭 전단을 방지합니다.
A: 사하중은 구조용 강철 프레임, 콘크리트 데크 및 고정 기계의 영구적이고 고정된 중량을 의미합니다. 활하중은 차량의 가변적인 임시 중량, 이동하는 엘리베이터 캐빈, 차량을 들어올리고 이동하는 동안 생성되는 동적 힘을 나타냅니다.
A: 구조용 강철은 더 얇은 프로파일을 제공하여 차량 보관에 사용 가능한 바닥 공간을 최대화합니다. 이는 단단한 콘크리트보다 움직이는 기계의 동적 인장 응력과 진동을 훨씬 더 잘 처리합니다. 또한 강철은 건물의 전체 자중을 크게 줄여 기초 비용을 낮추고 설치 시간을 단축합니다.
A: 지진 코드에는 횡력 저항 시스템의 통합이 필요합니다. 엔지니어는 지진 발생 시 쌓인 차량에서 생성되는 막대한 관성력을 흡수 및 분산시켜 구조적 붕괴 및 기계적 고장을 방지할 수 있도록 견고한 바닥 다이어프램, 모멘트 저항 프레임 및 측면 버팀대를 설계해야 합니다.
A: 편향은 절대 최소치, 종종 L/400 이상으로 유지되어야 합니다. 구조 프레임이 과도하게 구부러지거나 흔들리면 엘리베이터 가이드 레일이 잘못 정렬됩니다. 이러한 잘못된 정렬은 심각한 기계적 걸림, 호이스팅 구성 요소의 마모 가속화 및 잠재적인 시스템 오류로 이어집니다.
A: 적절한 데크 경사 계획과 방수 탄성 멤브레인은 부식성 유출을 방지합니다. 차량에는 습기, 도로 염분, 자동차 오일이 들어 있습니다. 적절한 배수가 이루어지지 않으면 이러한 부식성 요소가 낮은 층으로 떨어지게 되어 강철 프레임의 하중 지지력이 손상되고 기계 부품의 마모가 가속화됩니다.
